Jak zbiorniki magazynujące, topielniki tłuszczu i pompy utrzymują linię produkcyjną czekolady bez utraty temperamentu
Dlaczego ciągłość działania sprzętu ma większe znaczenie niż jakakolwiek pojedyncza maszyna
Linia do produkcji czekolady rzadko ulega awariom z powodu źle zbudowanej maszyny. Zawodzi w szczelinach między maszynami, gdzie masa pozostaje zbyt długo, stygnie nierównomiernie lub zostaje przepchnięta przez rurę wystarczająco szybko, aby rozerwać strukturę krystaliczną, której tworzenie zajęło kilka minut na etapie odpuszczania. Każdy, kto przeszedł przez średniej wielkości zakład cukierniczy, zna ten schemat: krzywa temperowania na odczycie wygląda idealnie, a mimo to gotowe batony nadal kwitną na półce trzy tygodnie później. Przyczyną prawie nigdy nie jest sam temperament. To samo stało się z czekoladą po opuszczeniu maszyny do temperowania i zanim dotarła do formy.
To tutaj zbiorniki do przechowywania, zbiorniki do topienia tłuszczu i pompy transferowe zdobywają swoje miejsce w linii. Stanowią tkankę łączną układu maszyn do przetwarzania czekolady, a ich praca jest nieestetyczna, ale bezlitosna: utrzymywanie masy w odpowiedniej temperaturze, utrzymywanie jej w odpowiednim tempie i przy tym jak najmniejsze zakłócanie sieci krystalicznej.
Podstawowy łańcuch wyposażenia za każdym hartowanym prętem
Przed przyjrzeniem się każdej maszynie z osobna warto sprawdzić, gdzie znajduje się ona względem innych. Poniższa tabela przedstawia typową sekwencję występującą na linii przetwarzania czekolady, od przygotowania surowego tłuszczu aż do momentu, gdy hartowana masa dociera do formy, oblerki lub ekspozytora maszyna do fontanny czekoladowej do obsługi detalicznej.
| Scena | Typowy sprzęt | Podstawowa rola | Ryzyko niepowodzenia w przypadku pominięcia |
|---|---|---|---|
| Preparat tłuszczowy | Zbiornik do topienia tłuszczu RYJ | Topi masło kakaowe lub tłuszcz złożony w jednolitą ciecz | Nierozpuszczone kryształy tłuszczu przenoszą się przez całą partię |
| Pamięć masowa | Zbiornik na czekoladę serii QBJ | Buforuje objętość pomiędzy mieszaniem a odpuszczaniem, utrzymuje masę w stabilnej temperaturze wstępnego odpuszczania | Dryft temperaturowy powoduje nierównomierne odpuszczanie w dalszej części procesu |
| Hartowanie | Maszyna do ciągłego lub okresowego temperowania czekolady | Tworzy kontrolowaną proporcję stabilnych kryształków masła kakaowego | Czekolada zastyga matowa, miękka lub z widocznymi smugami |
| Przeniesienie | Pompka do czekolady DTJ | Przenosi zahartowaną masę do form, oblewnic lub fontann bez uszkodzeń spowodowanych ścinaniem | Nadmierne ścinanie łamie zarodki kryształów, wymuszając ponowne hartowanie |
| Formowanie lub oblewanie | Depozytor, oblewarka lub jednostka fontannowa | Kształtuje i pokrywa produkt końcowy | Zła kontrola przepływu prowadzi do odchyleń masy i wad powierzchni |
Każdy etap tego łańcucha zależy od poprzedniego, który utrzymuje temperaturę i konsystencję. Dobrze określony przemysłowa maszyna do temperowania czekolady może nadal wytwarzać nierówną wydajność, jeśli zasilający go zbiornik dostarcza masę o zmiennych temperaturach lub jeśli pompa przemieszczająca gotowy produkt miesza go zbyt agresywnie w drodze do formy.
Zbiornik na czekoladę serii QBJ: bufor chroniący stabilność temperatury
Zbiornik magazynujący z zewnątrz wygląda prosto: naczynie z płaszczem, mieszadłem i regulatorem temperatury. W praktyce wykonuje trzy zadania jednocześnie. Przechowuje wyprodukowaną masę szybciej, niż jest w stanie ją zużyć na etapie temperowania, utrzymuje tę masę w wąskim paśmie temperatur, dzięki czemu maszyna do temperowania otrzymuje stały sygnał wejściowy, a także zapobiega osadzaniu się cząstek stałych kakao i cukru poprzez ciągłe mieszanie przy niskiej prędkości.
Typowe specyfikacje spotykane w zakładach średniej wielkości
- Pojemność magazynowa zazwyczaj waha się od 300 litrów w przypadku linii pilotażowych do 3000 litrów lub więcej w przypadku produkcji ciągłej
- Płaszcz wodny lub olejowy w celu utrzymania masy w zakresie 40 do 45 stopni przed hartowaniem
- Mieszadła o powierzchni skrobanej o niskim ścinaniu, które zapobiegają przypalaniu wzdłuż ścian zbiornika
- Wyloty montowane od dołu lub z boku, podłączone bezpośrednio do pomp transferowych
Dlaczego zbyt małe wymiary zbiornika magazynowego powodują problemy na dalszym etapie przepływu
Kiedy zbiornik magazynujący jest zbyt mały w stosunku do wydajności partii, operatorzy często go opróżniają i zapełniają. Każdy wkład wprowadza porcję świeżej, cieplejszej masy do czekolady, która już ustabilizowała się w temperaturze temperowania. Następnie maszyna do hartowania otrzymuje nierównomierny pobór, a gotowy produkt wykazuje widoczne różnice w kolejnych seriach, mimo że w samym urządzeniu temperującym nic się nie zmieniło.

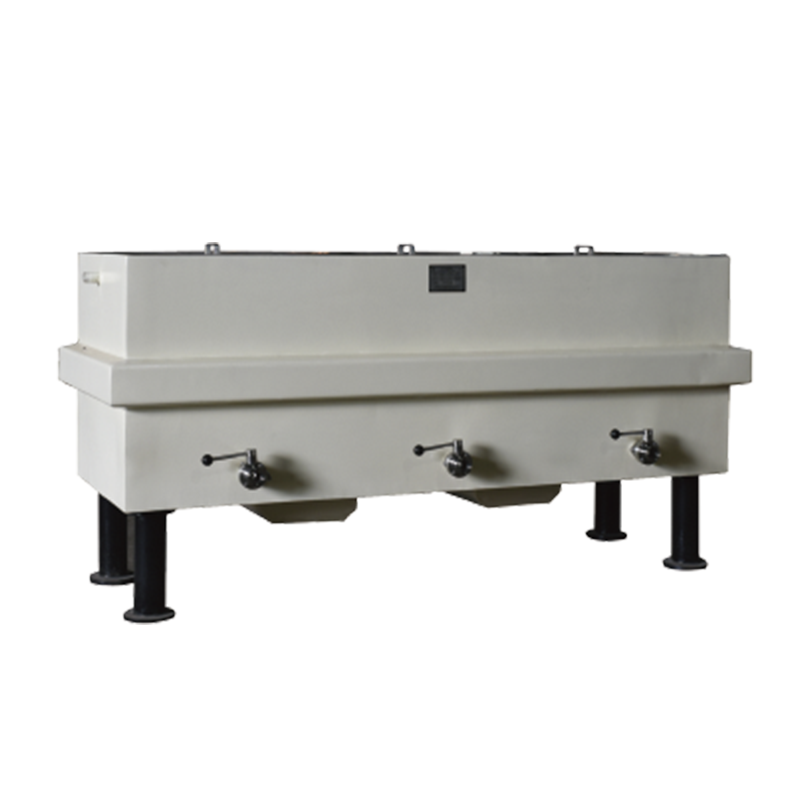

Zbiornik do topienia tłuszczu RYJ: przygotowanie masła kakaowego, zanim dotrze ono do miksera
Masło kakaowe i wiele tłuszczów złożonych dociera do rośliny w postaci stałych bloków lub płatków. Zanim będą mogły wejść do przepisu, należy je równomiernie stopić, nie przypalić i nie trzymać w wysokiej temperaturze wystarczająco długo, aby pogorszyć smak. To jest specyficzne zadanie zbiornika do topienia tłuszczu i jest to maszyna oddzielna od zbiornika do przechowywania, ponieważ wymagania dotyczące temperatury i mieszania są inne.
| Parametr | Typowy zasięg | Powód |
|---|---|---|
| Temperatura topnienia | 45 do 55 stopni | Wystarczająco wysoka, aby całkowicie upłynnić kryształy tłuszczu, wystarczająco niska, aby uniknąć utleniania |
| Metoda ogrzewania | Płaszcz pośredni, woda lub para | Zapobiega gorącym punktom bezpośredniego płomienia, które spalają tłuszcz |
| Szybkość mieszania | Niski do umiarkowanego | Równomierna dystrybucja ciepła bez doprowadzenia powietrza |
| Cykl wsadowy | Zależy od objętości i powierzchni płaszcza | Większe zbiorniki wymagają proporcjonalnie dłuższych cykli topienia |
Częstym niedopatrzeniem w mniejszych obiektach jest używanie jednego uniwersalnego zbiornika zarówno do topienia tłuszczu, jak i przechowywania masy. Działa to przy małych ilościach, ale wraz ze wzrostem przepustowości staje się wąskim gardłem, ponieważ zbiornik może wykonywać tylko jedno zadanie na raz. Oddzielenie obu funkcji za pomocą dedykowanego Zbiornik do topienia tłuszczu RYJ podawanie do zbiornika magazynowego umożliwia ciągłość przygotowania tłuszczu, podczas gdy zbiornik magazynujący bez przerwy dostarcza etap hartowania.

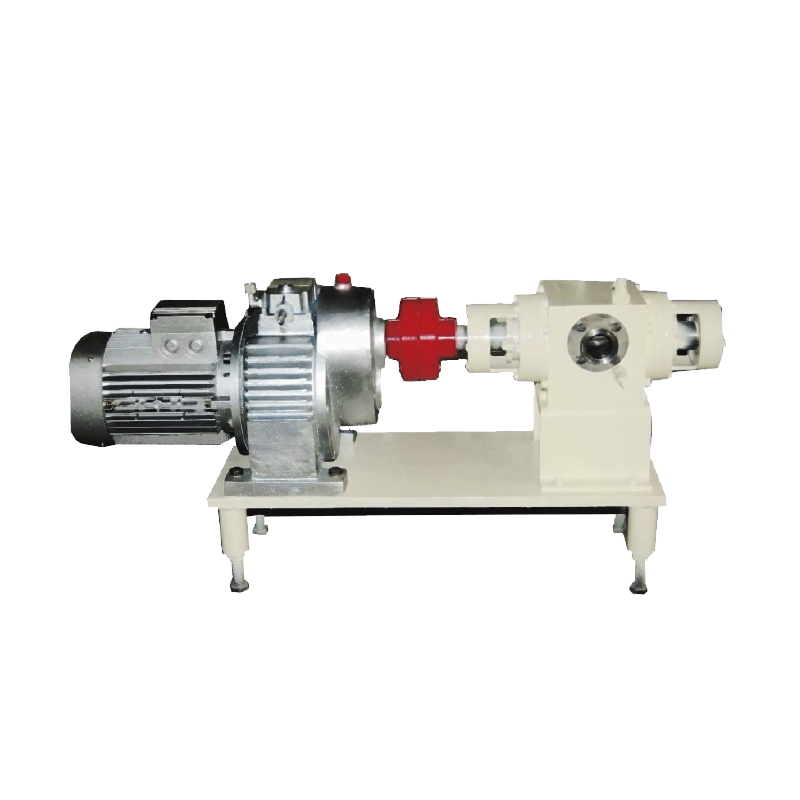

Pompa do czekolady DTJ: poruszanie hartowaną masą bez niszczenia temperamentu
Hartowanie tworzy specyficzną populację stabilnych kryształów masła kakaowego w wąskim przedziale czasu i temperatury. Gdy taka struktura już istnieje, naprężenia mechaniczne mogą ją rozerwać, zanim dotrze do formy. Dlatego też pompa używana po hartowaniu ma takie samo znaczenie jak sama maszyna do hartowania.
Co odróżnia pompę czekoladową od zwykłej pompy do płynów
- Konstrukcja o wymuszonym przepływie, która przemieszcza masę z kontrolowaną, stałą szybkością, a nie za pośrednictwem wirników o dużej prędkości
- Obudowa z płaszczem utrzymuje korpus pompy w temperaturze odpuszczania, zapobiegając miejscowemu chłodzeniu, które mogłoby spowodować osadzanie się niepożądanych kryształów wewnątrz pompy
- Szerokie prześwity wewnętrzne minimalizujące ścinanie w porównaniu z pompami przeznaczonymi do rzadszych cieczy
- Higieniczna, łatwa do demontażu konstrukcja umożliwiająca czyszczenie pomiędzy seriami produktu
A Pompka do czekolady DTJ siedzenie pomiędzy maszyną do hartowania a osadnikiem wykonuje cichą, ale krytyczną pracę: utrzymuje natężenie przepływu na tyle stałe, aby ciężar osadu mieścił się w tolerancji, przy jednoczesnym utrzymywaniu ścinania na tyle niskim, aby odpuszczanie przetrwało podróż.
Gdzie maszyna do temperowania czekolady pasuje do większej linii
A maszyna do temperowania czekolady to etap, który faktycznie tworzy strukturę krystaliczną, od której zależy wszystko w dalszej części. W procesie zazwyczaj masa przechodzi przez trzy fazy jakościowe zamiast przez jeden etap temperatury: początkową fazę chłodzenia, która sprzyja rozwojowi kilku form krystalicznych, kontrolowaną fazę ponownego nagrzewania, która topi mniej stabilne formy, oraz końcową fazę utrzymywania, która pozostawia nienaruszoną tylko stabilną formę. Maszyny do ciągłego odpuszczania automatyzują tę krzywą w przypadku linii o dużej objętości, podczas gdy maszyny do odpuszczania wsadowego nadają się do mniejszych lub bardziej zróżnicowanych serii produkcyjnych.
Sprzęt do hartowania przemysłowego a małoformatowy
Nie każda aplikacja wymaga pełnej linii ciągłej. A komercyjna maszyna do temperowania czekolady wielkości dla piekarni lub cukierni może wytrzymać od 15 do 50 kilogramów na partię, natomiast a przemysłowa maszyna do temperowania czekolady zasilanie linii oblewania może przetworzyć kilkaset kilogramów na godzinę. Nawet blat maszyna do fontanny czekoladowej stosowana w cateringu na imprezy opiera się na tej samej zasadzie, ale na znacznie mniejszą skalę: wymaga czekolady, która została już temperowana lub została specjalnie opracowana, aby zachować płynność i połysk podczas obiegu, ponieważ sama fontanna nie jest zaprojektowana do budowania temperamentu z surowej masy.
Wybór maszyn do przetwarzania czekolady dla różnych wielkości produkcji
Wybór wielkości zbiorników, wydajności topienia i specyfikacji pomp powinien rozpoczynać się od rzeczywistej dziennej wydajności, a nie samych specyfikacji maszyny. Poniższe podejście jest praktycznym sposobem zmiany rozmiaru linii:
- Oblicz maksymalną liczbę kilogramów gotowego produktu potrzebną na zmianę, a następnie wróć do objętości masy surowej, uwzględniającej oczekiwane odpady i poprawki
- Rozmiar zbiornika do topienia tłuszczu umożliwia wykonanie pełnego cyklu topienia w ciągu jednej zmiany produkcyjnej, z marginesem czasu czyszczenia
- Rozmiar zbiornika do przechowywania powinien buforować co najmniej jeden cykl odpuszczania o określonej objętości, tak aby odpuszczanie nigdy nie wyschło, gdy zbiornik do topienia nadal pracuje
- Dopasuj natężenie przepływu pompy do szybkości wlotu osadzacza lub oblewarki, a nie do wydajności wylotowej zbiornika, ponieważ najwolniejszy etap za nim wyznacza tempo całej linii
- Potwierdź, że kontrola temperatury płaszcza w zbiorniku, pompie i rurociągach łączących jest stała, ponieważ pojedynczy zimny punkt w dowolnym miejscu na ścieżce przesyłu może wysiać niepożądane kryształy
Szybki przegląd według skali obiektu
| Typ obiektu | Około. Dzienne wyjście | Zasięg zbiornika trzymającego | Typ pompy |
|---|---|---|---|
| Warsztat rzemieślniczy lub piekarniczy | Poniżej 200 kg | 100 do 500 litrów | Małe wyporowe przemieszczenie, sterowanie ręczne |
| Średniej wielkości zakład cukierniczy | 200 do 2000 kg | 500 do 1500 litrów | Wyporowy płaszcz z płaszczem, automatyczna kontrola przepływu |
| Linia przemysłowa o dużej wydajności | Ponad 2000kg | 1500 do 3000 litrów lub wiele zbiorników | Wiele zsynchronizowanych pomp zasilających równoległe depozytory |
Typowe błędy integracyjne, które podważają dobry sprzęt
Większość skarg związanych z jakością wynika z kilku powtarzających się problemów związanych ze sposobem podłączenia sprzętu, a nie z samymi maszynami:
- Nieizolowane lub pozbawione płaszcza rury biegną pomiędzy zbiornikiem a maszyną do odpuszczania, umożliwiając miejscowe chłodzenie
- Prędkość pompy ustawiona na wyższą niż jest to konieczne, wprowadzające ścinanie, które rozbija stabilne kryształy zaraz po odpuszczaniu
- Przetrzymywanie zbiorników pozostawionych częściowo pustych przez dłuższy czas, co pozwala na utworzenie się gradientu temperatury pomiędzy powierzchnią a ścianą zbiornika
- Zbiorniki do topienia pracowały powyżej zalecanego zakresu, aby przyspieszyć czas cyklu, co stwarza ryzyko degradacji tłuszczu i pojawienia się nieprzyjemnych zapachów
- Harmonogramy czyszczenia, które nie uwzględniają gromadzenia się resztek tłuszczu w szczelinach pompy, stopniowo zmniejszają dokładność przepływu
- Mieszanie partii tłuszczu różnego pochodzenia w tym samym cyklu topienia bez uwzględnienia różnych temperatur topnienia
Uproszczony widok ścieżki transferu
Poniższy diagram przedstawia typową sekwencję od przygotowania tłuszczu do gotowego, uformowanego produktu, pokazując, gdzie poszczególne elementy wyposażenia są umieszczone względem pozostałych.
Praktyki konserwacji i higieny, które pozwalają zachować dokładność sprzętu
W większości przypadków maszyny do przetwarzania czekolady nie ulegają nagłej awarii; dryfuje. Pompa, która kiedyś zapewniała dokładne natężenie przepływu, stopniowo dostarcza nieco mniej w miarę zużywania się luzów wewnętrznych lub gromadzenia się pozostałości. Zbiornik utrzymujący, który kiedyś utrzymywał ścisłą kontrolę temperatury, dryfuje, gdy kamień płaszczowy zmniejsza wydajność wymiany ciepła. Regularne okresy konserwacji wyłapują tę zmianę, zanim ujawni się jako wada produktu.
| Komponent | Zalecana kontrola | Częstotliwość |
|---|---|---|
| Trzyma kurtkę zbiornika | Sprawdź rzeczywistą temperaturę masy w porównaniu z odczytem sterownika | Co tydzień |
| Mieszadło zbiornika topiącego | Sprawdź pod kątem zużycia i potwierdź równomierne rozłożenie stopu | Miesięcznie |
| Przeniesienie pump seals | Sprawdź, czy nie ma wycieków i zużycia luzu wewnętrznego | Miesięcznie |
| Rurociągi i przewody z płaszczem | Potwierdź brak zimnych punktów, sprawdzając temperaturę powierzchni | Co tydzień |
| Pełny cykl czyszczenia systemu na miejscu | Spłucz resztki tłuszczu i cukru | Za każdą zmianę produktu lub codziennie |
Często zadawane pytania
P1: Jaka jest różnica między zbiornikiem magazynującym a zbiornikiem do topienia tłuszczu?
Zbiornik magazynujący przechowuje gotową masę czekoladową w stabilnej temperaturze wstępnego temperowania i buforuje objętość pomiędzy etapami produkcji. Zbiornik do topienia tłuszczu ma inny cel: upłynnia stałe masło kakaowe lub tłuszcz złożony w wyższej temperaturze, zanim tłuszcz zostanie włączony do przepisu. Używanie jednego zbiornika do obu zadań sprawdza się tylko przy małych wielkościach produkcji.
P2: Dlaczego wybór pompy ma znaczenie, jeśli maszyna do temperowania wykonała już swoje zadanie prawidłowo?
Hartowana czekolada zawiera delikatną populację kryształowych nasion. Pompa charakteryzująca się dużym ścinaniem lub nierównym przepływem może fizycznie rozerwać tę strukturę podczas przenoszenia, zmuszając operatorów do ponownego hartowania masy lub zaakceptowania wykończenia o niższej jakości, nawet jeśli sam etap odpuszczania został wykonany prawidłowo.
P3: Czy maszyna do fontanny czekoladowej może samodzielnie temperować czekoladę?
Generalnie nie. Fontanna do czekolady została zaprojektowana tak, aby utrzymać płynną czekoladę w stałym, błyszczącym przepływie na potrzeby ekspozycji lub serwowania. Nie jest zbudowana tak, aby przebiegała pełną krzywą temperowania, więc czekolada używana w fontannie jest zazwyczaj wstępnie hartowana lub specjalnie opracowana tak, aby zachować płynność bez pełnego cyklu temperowania.
P4: Jak często należy całkowicie opróżniać i czyścić zbiornik bezodpływowy?
Zależy to od harmonogramu produkcji i zmian produktów, ale w większości zakładów przynajmniej codziennie przeprowadzany jest pełny cykl czyszczenia na miejscu, zawsze pomiędzy różnymi rodzajami czekolady lub profilami alergenów, aby zapobiec zanieczyszczeniu krzyżowemu i gromadzeniu się pozostałości, które z czasem mogą mieć wpływ na kontrolę temperatury.
P5: Co powoduje nierównomierne topienie w zbiorniku do topienia tłuszczu?
Nierównomierne topienie jest zwykle spowodowane niewystarczającym mieszaniem, nierównomiernym nagrzewaniem płaszcza na powierzchni zbiornika lub przeciążeniem zbiornika powyżej jego znamionowej pojemności, w wyniku czego warstwy zewnętrzne topią się przed środkiem. Dopasowanie wielkości partii do znamionowej wydajności topienia zbiornika rozwiązuje większość tych przypadków.
P6: Skąd mam wiedzieć, czy mój obecny układ sprzętu jest za mały w stosunku do wielkości mojej produkcji?
Typowe objawy obejmują brak surowca w maszynie do hartowania pomiędzy partiami, częste wahania temperatury w zbiorniku magazynującym podczas cykli pustych i pełnych lub konieczność pracy pompy transferowej z niezwykle dużą prędkością, aby dotrzymać kroku dalszemu sprzętowi do formowania lub oblewania.
